Milestone XProtect : le cluster de haute disponibilité le plus simple entre deux serveurs redondants

La solution pour Milestone XProtect

Evidian SafeKit apporte la haute disponibilité à Milestone XProtect, le système de vidéosurveillance, entre deux serveurs redondants.

Cet article explique comment mettre en place rapidement un cluster Milestone avec réplication en temps réel et basculement automatique des services de management et de la base de données SQL. Les services de management et SQL peuvent être répartis sur plusieurs clusters.

Notez que la haute disponibilité des serveurs d'enregistrement est déjà gérée par la solution intégrée à Milestone (sans réplication temps réel).

Redondance et haute disponibilité au niveau de l'application

Dans ce type de solution, seules les données applicatives sont répliquées. Et seule l'application est redémarrée en cas de panne.

Avec cette solution, des scripts de reprise doivent être écrits pour redémarrer l'application. Cette solution est indépendante de la plate-forme et fonctionne avec des applications à l'intérieur de machines physiques, de machines virtuelles, dans le Cloud. Tout hyperviseur est supporté (VMware, Hyper-V...).

Exemples

Gestion vidéo : Milestone (Management, SQL, Log, Event)/SafeKit
Gestion vidéo : Genetec (SQL)/SafeKit
Contrôle d'accès : Nedap (AEOS , SQL)/SafeKit
Nouvelle application (scripts de reprise à écrire): Windows, Linux

Redondance et haute disponibilité au niveau machine virtuelle

Dans ce type de solution, le logiciel est placé dans une machine virtuelle. La machine virtuelle (VM) complète est répliquée et redémarrée (Application + OS).

L'avantage de cette solution est qu'il n'y a pas de scripts de reprise à écrire par application. Cette solution est générique pour tous les logiciels . Elle fonctionne avec les hyperviseurs Windows/Hyper-V et Linux/KVM mais pas avec VMware. Il s'agit d'une solution active/active avec plusieurs machines virtuelles répliquées et redémarrées entre deux nœuds.

Exemples

Gestion des bâtiments : Siemens Desigo CC/SafeKit
Gestion vidéo et contrôle d'accès : Siemens Siveillance suite/SafeKit
Nouvelle application (pas de script de reprise à écrire) : Windows/Hyper-V, Linux/KVM

Guide d'installation rapide de SafeKit avec Milestone et SQL

Prérequis

Vous avez besoin de Milestone XProtect et SQL installés sur 2 nœuds (machines virtuelles ou serveurs physiques).
SQL Server peut être externe, voir la note ci-dessous.
Sous Windows, avec le gestionnaire de services Windows, placez Milestone XProtect et les services SQL avec Type de démarrage de démarrage = Manuel sur les deux nœuds.
SafeKit contrôle le démarrage des services Milestone XProtect et SQL dans start_prim. Editez start_prim lors de la configuration pour vérifier si vous avez mis tous les services en démarrage manuel, y compris les nouveaux que vous pouvez ajouter.

Note : SQL Server peut être externe. Dans ce cas, à l'étape 4 lors de la configuration étape par étape :

supprimer la réplication des dossiers SQL Data\ et Log\,
supprimer le checker de processus sur sqlservr.exe,
supprimer le démarrage et l'arrêt du service MSSQLServer dans les scripts start_prim et stop_prim.

Vous pouvez implémenter la redondance du serveur SQL externe avec SafeKit et le module sqlserver.safe.

Dans ce cas sur les 2 nœuds de management, configurez la connexion de Milestone Management à SQL avec l'adresse IP virtuelle du module sqlserver.safe (vérifiez la configuration avec la clé de registre HKEY_LOCAL_MACHINE\SOFTWARE\VideoOS\Server\ConnectionString).

Note : Le serveur d'événements peut être externe au serveur de management.

Dans ce cas, vous disposez de 2 clusters avec 2 installations de milestone.safe : une pour le cluster de management, l'autre pour le cluster d'événements.

Pour le cluster de management, à l'étape 4 lors de la configuration étape par étape de milestone.safe :

supprimez le démarrage et l'arrêt de "MilestoneEventServerService" dans les scripts start_prim et stop_prim.

Et pour le cluster d'événements, à l'étape 4 lors de la configuration étape par étape de milestone.safe :

supprimez le démarrage et l'arrêt de "Milestone XProtect Management Server" et de "Milestone XProtect Log Server" dans les scripts start_prim et stop_prim,
supprimer le démarrage et l'arrêt du service MSSQLServer dans les scripts start_prim et stop_prim,
supprimer la réplication des dossiers SQL Data\ et Log\,
supprimer le checker de processus sur sqlservr.exe,
lors de la configuration étape par étape, enregistrer le serveur d'événements avec l'adresse IP virtuelle du cluster de management (ou installer le serveur d'événements depuis le Download Manager et définissez l'adresse IP virtuelle du cluster de management lors de l'installation),
dans le Milestone management client, définissez le serveur d'événements avec l'adresse IP virtuelle du cluster d'événements dans les Registered Services.

En cas de migration de Milestone de la version N vers la version N+1 dans un cluster SafeKit, lisez cet article : Milestone Management Migration with SafeKit

Installation du package sous Windows

Téléchargez la version gratuite de SafeKit sur 2 nœuds Windows.

Remarque : la version gratuite inclut toutes les fonctionnalités de SafeKit. À la fin de l'essai, vous pouvez activer des clés de licence permanentes sans désinstaller le package.
Pour ouvrir le pare-feu Windows, sur les deux nœuds démarrez un powershell en tant qu'administrateur et tapez
```
c:/safekit/private/bin/firewallcfg add
```
Pour initialiser le mot de passe de l'utilisateur admin par défaut de la console, sur les deux nœuds démarrez un powershell en tant qu'administrateur et tapez
```
c:/safekit/private/bin/webservercfg.ps1 -passwd mdp
```
1. Utilisez des caractères alphanumériques pour le mot de passe (pas de caractères spéciaux).
2. mdp doit être le même sur les deux nœuds.
Pour synchroniser SafeKit au démarrage et à l'arrêt, sur les deux nœuds démarrez un powershell en tant qu'administrateur et tapez une seule fois
```
c:/safekit/private/bin/addStartupShutdown
```

Configuration étape par étape

1. Lancez la console SafeKit

Lancez la console Web dans un navigateur sur un nœud du cluster en vous connectant à http://localhost:9010.
Entrez admin comme nom d'utilisateur et le mot de passe défini durant l'installation.

Vous pouvez également exécuter la console dans un navigateur sur un poste de travail externe au cluster.

La configuration de SafeKit se fait sur les deux nœuds depuis un seul navigateur.

Pour sécuriser la console Web, consultez 11. Sécurisation de la console Web SafeKit dans le Guide de l'utilisateur.

2. Configurez les adresses des nœuds

Saisissez les adresses IP des nœuds.
Ensuite, cliquez sur Apply pour enregistrer la configuration.

Si la couleur d'arrière-plan du nœud 1 ou du nœud 2 est rouge, vérifiez la connectivité du navigateur aux deux nœuds et vérifiez le pare-feu sur les deux nœuds pour résoudre le problème.

Cette opération placera les adresses IP dans le fichier cluster.xml sur les deux nœuds (plus d'information dans la formation avec la ligne de commande).

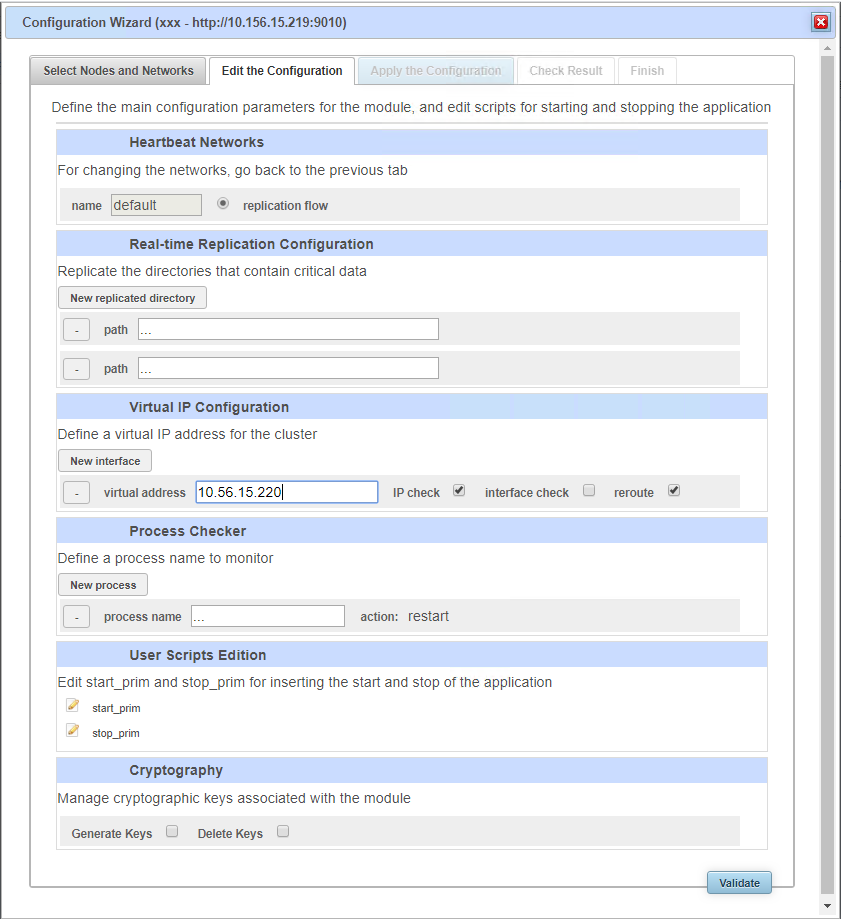

4. Configurez le module

Choisissez un démarrage automatique du module au boot sans délai.
Normalement, vous disposez d'un seul réseau heartbeat sur lequel la réplication est effectuée. Mais, vous pouvez définir un réseau privé si nécessaire.
Vérifiez que les répertoires répliqués sont installés sur les deux nœuds et contiennent les données de l'application.
La réplication des données ainsi que des journaux est requise pour une base de données.
Vous pouvez ajouter de nouveaux répertoires répliqués si nécessaire.
Entrez une adresse IP virtuelle. Une adresse IP virtuelle est une adresse IP standard dans le même réseau IP (même sous-réseau) que les adresses IP des deux nœuds.
Les clients de l'application doivent être configurés avec l'adresse IP virtuelle (ou le nom DNS associé à l'adresse IP virtuelle).
L'adresse IP virtuelle est automatiquement basculée en cas de panne.
start_prim et stop_prim doivent contenir le démarrage et l'arrêt de l'application Milestone XProtect et SQL.
Vous pouvez ajouter de nouveaux services dans ces scripts.
Vérifiez que les noms des services dans ces scripts sont ceux installés sur les deux nœuds, sinon modifiez-les dans les scripts.
Arrêtez les services configurés dans start_prim sur les deux nœuds.
Sous Windows et sur les deux nœuds, avec le gestionnaire de services Windows, définissez Boot Startup Type = Manual pour tous les services enregistrés dans start_prim (SafeKit contrôle le démarrage des services dans start_prim).

Notez que si un nom de processus est affiché dans Process Checker, il sera surveillé avec une action de redémarrage en cas de panne. La configuration d'un nom de processus erroné entraînera l'arrêt du module juste après son démarrage.

Cette opération reportera la configuration dans les fichiers userconfig.xml, start_prim, stop_prim sur les deux nœuds (plus d'informations dans le training avec la ligne de commande).

7. Accédez au bureau du nœud 1 et définissez l'adresse IP virtuelle dans les fichiers Milestone internes

Depuis Milestone 2022 R3, cette étape n'est plus utile et sera effectuée automatiquement avec "Server Configurator - Registering servers - http://virtual-IP" dans une prochaine étape.

Dans une ligne de commande Powershell en tant qu'administrateur, exécutez sur le nœud 1 ce script :

c:/safekit/modules/milestone/bin/UpdateAuthServerUri.ps1

Ce script définit l'adresse IP virtuelle dans 2 fichiers Milestone internes :

C:\ProgramData\Milestone\XProtect Management Server\ServerConfig.xml

    <AuthorizationServerUri>http://<virtual-ip>/IDP</AuthorizationServerUri>

C:\Program Files\Milestone\XProtect Management Server\IIS\IDP\appsettings.json

    "Authority": "http://<virtual-ip>/IDP"

Nous supposons à cette étape que l'adresse IP virtuelle a été correctement configurée dans les étapes précédentes (le script utilise l'adresse IP virtuelle saisie dans la console SafeKit et stockée dans userconfig.xml).

Notez que la même procédure est requise lorsque Milestone est exécuté avec Microsoft Cluster, sinon il y a un problème de reconnexion des serveurs d'enregistrement : https://developer.milestonesys.com/s/article/RS-goes-offline-mode-after-switching-the-Management-Server-cluster-node.

8. Démarrez le nœud 1 en tant que nœud primaire dans la console, le nœud avec des données à jour

Nous supposons depuis l'étape 7 que le nœud 1 a les répertoires répliqués à jour.

Forcez le démarrage du nœud 1 en tant que nœud primaire. Lorsque le nœud 2 sera démarré, toutes les données du nœud 1 seront copiées vers le nœud 2.

Si vous faites le mauvais choix, vous courez le risque de synchroniser des données obsolètes sur les deux nœuds.

On suppose également que l'application Milestone XProtect et SQL est stoppée sur le noeud 1 afin que SafeKit installe les mécanismes de réplication puis lance l'application dans le script start_prim.

9. Attendez le passage à ALONE (vert)

Le nœud 1 doit atteindre l'état ALONE (vert), ce qui signifie que le script start_prim a été exécuté sur le nœud 1.

Si le statut est ALONE (vert) et que l'application n'est pas démarrée, vérifiez les messages de sortie de start_prim dans l'Application Log du nœud 1.

Si le nœud 1 n'atteint pas l'état ALONE (vert), analysez pourquoi avec le Module Log du nœud 1.

Si le cluster est dans l'état WAIT (rouge) not uptodate, STOP (rouge) not uptodate, arrêtez le nœud WAIT et forcez son démarrage en tant que primaire.

10. Dans le bureau du nœud 1, arrêtez, puis enregistrez sur l'adresse IP virtuelle et redémarrez le Milestone Management Server

Exécutez les points suivants sur le nœud 1 suivant l'image :

Cliquez avec le bouton droit sur l'icône Milestone Management Server dans la barre de tâches.
Stop Management Server Service
Choisissez ensuite Server Configurator... et enregistrez l'adresse IP virtuelle.
Start Management Server Service

Cette procédure enregistre le Management Server du nœud 1 dans la base de données SQL (exécutée sur le nœud 1) via une connexion à l'adresse virtuelle.

Avant Milestone 2022 R3, l'enregistrement peut avoir supprimé la configuration de l'adresse IP virtuelle dans les fichiers internes de Milestone. Dans ce cas, répétez l'étape 7.

Remarque : Pour enregistrer une version antérieure à Milestone 2020 R2, utilisez Change encryption settings...

11. Dans le bureau du nœud 1 avec Milestone Management Client, définissez l'adresse IP virtuelle dans les URL pour les services et le réseau

Depuis Milestone 2022 R3, cette étape n'est plus utile et a été faite automatiquement avec "Server Configurator - Registering servers - http://virtual-IP".

Selon l'image :

Démarrez Milestone XProtect Management Client sur le nœud 1.
Dans le menu Tools, sélectionnez Registered Services.

Dans la fenêtre Add/Remove Registered Services, sélectionnez un service dans la liste et cliquez sur Edit.
Dans la fenêtre Edit Registered Service, modifiez l'adresse URL du service avec la même adresse URL mais contenant l'adresse IP virtuelle.
Répétez ces étapes pour tous les services répertoriés dans la fenêtre.

Dans la même fenêtre, cliquez sur Network.

Dans la fenêtre Network Configuration, modifiez l'adresse URL du serveur avec la même adresse URL mais contenant l'adresse IP virtuelle.

12. Dans le bureau du nœud 1 avec Milestone Management Client, définissez les rôles d'administrateur pour assurer un basculement correct

Si l'authentification Windows de Milestone a été configurée avec un Active Directory, l'utilisateur/mot de passe sera récupéré dans l'AD externe sur le nœud secondaire après un basculement, il n'y a donc pas de configuration particulière.

Lorsque vous démarrez Milestone XProtect Management Client, vous devez vous authentifier soit avec la "Windows authentication" soit avec la "Basic authentication" (cliquez ici pour voir la capture d'écran).

Ouvrez Milestone XProtect Management Client et dans Security / Roles (voir image)

Définissez le groupe Windows BUILTIN\Administrators. Ainsi, suite à un basculement, un utilisateur administrateur pourra se connecter à Milestone sur le nœud secondaire avec la "Windows authentication".
Créez un utilisateur avec une "Basic authentication" (Admin dans l'image) pour être sûr de vous ré-authentifier sur le nœud secondaire après un basculement. Pour la "Basic authentication", l'utilisateur/mot de passe est stocké dans la base de données SQL et sera récupéré sur le nœud secondaire après un basculement.

En définissant le groupe BUILTIN\Administrators, vous pourrez vous authentifier sur le nœud secondaire avec un administrateur Windows local.

Sinon aucune authentification ne sera possible avec un compte Windows local sur le secondaire après un basculement.

C'est parce que le groupe BUILTIN\Administrators a le même SID sur les deux nœuds. Pour les autres groupes locaux ou utilisateurs locaux, l'authentification ne sera pas possible sur le secondaire car les SID sont différents entre les deux nœuds même s'ils portent le même nom.

13. Accédez au bureau du nœud 2 et définissez l'adresse IP virtuelle dans les fichiers Milestone internes

Depuis Milestone 2022 R3, cette étape n'est plus utile et sera effectuée automatiquement avec "Server Configurator - Registering servers - http://virtual-IP" dans une prochaine étape.

Dans une ligne de commande Powershell en tant qu'administrateur, exécutez sur le nœud 2 ce script :

c:/safekit/modules/milestone/bin/UpdateAuthServerUri.ps1

Ce script définit l'adresse IP virtuelle dans 2 fichiers Milestone internes :

C:\ProgramData\Milestone\XProtect Management Server\ServerConfig.xml

    <AuthorizationServerUri>http://<virtual-ip>/IDP</AuthorizationServerUri>

C:\Program Files\Milestone\XProtect Management Server\IIS\IDP\appsettings.json

    "Authority": "http://<virtual-ip>/IDP"

14. Dans le bureau du nœud 2, enregistrez le serveur de gestion sur l'adresse IP virtuelle

Choisissez Server Configurator dans la barre des tâches du nœud 2 et enregistrez-le sur l'adresse IP virtuelle (voir image).
Puis arrêtez les services avec Stop Management Server Service.

Le compte de l'utilisateur exécutant l'enregistrement sur le nœud 2 doit avoir le rôle d'administrateur dans Milestone sur le nœud 1.

Si c'est l'administrateur local sur le nœud 2 qui effectue l'enregistrement, le groupe Windows BUILTIN\Administrators doit avoir été défini dans Management Client / Security / Roles à l'étape 12. Sinon, l'enregistrement ne fonctionnera pas.

Cette procédure enregistre le serveur de gestion du nœud 2 dans la base de données SQL (exécutée sur le nœud 1) via une connexion à l'adresse virtuelle.

Avec une version de Milestone inféreure à 2022 R3, l'enregistrement peut avoir supprimé la configuration de l'adresse IP virtuelle dans les fichiers internes de Milestone. Dans ce cas, répétez l'étape 13.

15. Démarrez le nœud 2

Démarrer le nœud 2 avec son menu contextuel.
Attendre l'état SECOND (vert).

Le nœud 2 reste dans l'état SECOND (magenta) pendant la resynchronisation des répertoires répliqués (copie du nœud 1 vers le nœud 2).

Cela peut prendre un certain temps en fonction de la taille des fichiers à resynchroniser dans les répertoires répliqués et de la bande passante du réseau.

Pour voir la progression de la copie, consultez le Module Log du nœud 2 avec l'option verbose sans oubliez de rafraichir la fenêtre.

16. Vérifiez que le cluster est opérationnel

Vérifiez que le cluster est vert/vert avec les services Milestone XProtect et SQL exécutés sur le nœud PRIM et ne s'exécutant pas sur le nœud SECOND.

Seules les modifications à l'intérieur des fichiers sont répliquées en temps réel dans cet état.

Les composants clients des services Milestone XProtect et SQL doivent être configurés avec l'adresse IP virtuelle. La configuration peut se faire avec un nom DNS (si un nom DNS a été créé et associé à l'adresse IP virtuelle).

17. Configurez l'adresse IP virtuelle dans les serveurs d'enregistrement

Soit installez les serveurs d'enregistrement, en spécifiant l'adresse IP virtuelle dans l'URL d'installation.

Ou, côté serveurs d'enregistrement, définissez l'adresse IP virtuelle dans les champs du fichier suivant :

C:\ProgramData\Milestone\XProtect Recording Server\RecorderConfig.xml

    <server><address>

    <server><authorizationserveraddress>

Connectez le "Milestone Management Client" et le "Milestone Smart Client" à l'adresse IP virtuelle.

18. Testez

Arrêtez le nœud PRIM en faisant défiler son menu contextuel et en cliquant sur Stop.
Vérifiez qu'il y a un basculement sur le nœud SECOND qui doit devenir ALONE (vert).
Et avec la Microsoft Management Console (MMC) sous Windows ou avec des lignes de commande sous Linux, vérifiez le basculement des services Milestone XProtect et SQL (arrêtés sur le nœud 1 dans le script stop_prim et démarrés sur le nœud 2 dans le script start_prim).

Si l'application Milestone XProtect et SQL n'est pas démarrée sur le nœud 2 alors que l'état est ALONE (vert ), vérifiez les messages de sortie du script start_prim dans l'Application Log du nœud 2.

Si ALONE (vert) n'est pas atteint, analysez pourquoi avec le Module Log du nœud 2.

Plus d'informations sur les tests dans le Guide de l'utilisateur.

Journal du module

Lisez le journal du module pour comprendre les raisons d'un basculement, d'un état d'attente etc...

Pour voir le journal du module du nœud 1 (image) :

cliquez sur l'onglet Control
cliquez sur node 1/PRIM sur le côté gauche pour sélectionner le serveur (il devient bleu)
cliquez sur Module log
cliquez sur l'icône Actualiser (flèches vertes) pour mettre à jour la console
cliquez sur la disquette pour enregistrer le journal du module dans un fichier .txt et l'analyser dans un éditeur de texte

Cliquez sur node2 pour voir le journal du module du serveur secondaire.

Journal applicatif

Lisez le journal applicatif pour voir les messages de sortie des scripts de redémarrage start_prim et stop_prim.

Pour voir le journal applicatif du nœud 1 (image) :

cliquez sur l'onglet Control
cliquez sur node 1/PRIM sur le côté gauche pour sélectionner le serveur (il devient bleu)
cliquez sur Application Log pour voir les messages lors du démarrage et de l'arrêt des services Milestone XProtect et SQL
cliquez sur l'icône Actualiser (flèches vertes) pour mettre à jour la console
cliquez sur la disquette pour enregistrer le journal applicatif dans un fichier .txt et l'analyser dans un éditeur de texte

Cliquez sur le nœud 2 pour voir le journal applicatif du serveur secondaire.

Plus d'informations sur le dépannage dans le Guide de l'utilisateur.

Configuration avancée

Dans l'onglet Advanced Configuration, vous pouvez modifier les fichiers internes du module : bin/start_prim et bin/stop_prim et conf/userconfig.xml.

Si vous apportez des modifications dans les fichiers internes, vous devez appliquer la nouvelle configuration par un clic droit sur l'icône/xxx sur le côté gauche (voir image) : l'interface vous permettra de redéployer les fichiers sur les deux serveurs.

Formation et documentation ici (avec configuration par lignes de commande).

Internes

Fichiers internes à SafeKit pour la haute disponibilité de Milestone XProtect avec réplication temps réel synchrone et tolérance aux pannes

Allez dans le tab Advanced Configuration de la console pour modifier les fichiers ci-dessous.

Fichiers internes dans le module milestone.safe

userconfig.xml (description dans le guide de l'utilisateur)

<!DOCTYPE safe>
<safe>
   <service mode="mirror" failover="on" defaultprim="alone" loop_interval="24" maxloop="3">
      <!-- Heartbeat Configuration -->
      <!-- Names or IP addresses on the default network are set during initialization in the console -->
      <heart timeout="30000" pulse="700">
         <heartbeat name="default" ident="flow">
         </heartbeat>
      </heart>
      <!-- Virtual IP Configuration -->
      <!-- Define the name or IP address of your virtual server
      -->
      <vip>
         <interface_list>
            <interface check="on" arpreroute="on">
               <real_interface>
                  <virtual_addr addr="VIRTUAL-IP-ADDRESS" where="one_side_alias" />
               </real_interface>
            </interface>
         </interface_list>
      </vip>
      <!-- Software Error Detection Configuration -->
      <errd polltimer="10">
         <!-- SQL Server process -->
         <proc name="sqlservr.exe" atleast="1" class="prim" action="restart" />
      </errd>
      <!-- File Replication Configuration -->
      <!-- Adapt with the directory of your SQL Server database and logs
      -->
      <rfs async="second" acl="off" nbrei="3" roflags="0x10">
         <replicated dir="C:\Program Files\Microsoft SQL Server\MSSQL14.MSSQLSERVER\MSSQL\DATA" mode="read_only" />
         <replicated dir="C:\Program Files\Microsoft SQL Server\MSSQL14.MSSQLSERVER\MSSQL\Log" mode="read_only" />
      </rfs>
      <!-- User scripts activation -->
      <user logging="userlog" forcestoptimeout="300" nicestoptimeout="300" />
   </service>
</safe>

start_prim.cmd

@echo off

rem Script called on the primary server for starting application services

rem For logging into SafeKit log use:
rem "%SAFE%\safekit" printi | printe "message"

rem stdout goes into Application log
echo "Running start_prim %*"

set res=0

rem TODO: set to manual the start of services when the system boots

net start "W3SVC"

net start "MSSQLServer"
if not %errorlevel% == 0 (
  %SAFE%\safekit printi "SQL Server (MSSQLServer) start failed"
) else (
  %SAFE%\safekit printi "SQL Server (MSSQLServer) started"
)

"%SAFEBIN%\sleep" 10

net start "Milestone XProtect Management Server"
if not %errorlevel% == 0 (
  %SAFE%\safekit printi "Milestone XProtect Management Server start failed"
) else (
  %SAFE%\safekit printi "Milestone XProtect Management Server started"
)

"%SAFEBIN%\sleep" 10

net start "Milestone XProtect Log Server"
if not %errorlevel% == 0 (
  %SAFE%\safekit printi "Milestone XProtect Log Server start failed"
) else (
  %SAFE%\safekit printi "Milestone XProtect Log Server started"
)

net start "MilestoneEventServerService"
if not %errorlevel% == 0 (
  %SAFE%\safekit printi "MilestoneEventServerService start failed"
) else (
  %SAFE%\safekit printi "MilestoneEventServerService started"
)

net start "Milestone XProtect Data Collector Server"
if not %errorlevel% == 0 (
  %SAFE%\safekit printi "Milestone XProtect Data Collector Server start failed"
) else (
  %SAFE%\safekit printi "Milestone XProtect Data Collector Server started"
)

set res=%errorlevel%

if %res% == 0 goto end

:stop
"%SAFE%\safekit" printe "start_prim failed"

rem uncomment to stop SafeKit when critical
rem "%SAFE%\safekit" stop -i "start_prim"

:end

stop_prim.cmd

@echo off

rem Script called on the primary server for stopping application services

rem For logging into SafeKit log use:
rem "%SAFE%\safekit" printi | printe "message"

rem ----------------------------------------------------------
rem
rem 2 stop modes:
rem
rem - graceful stop
rem   call standard application stop with net stop
rem
rem - force stop (%1=force)
rem   kill application's processes
rem
rem ----------------------------------------------------------

rem stdout goes into Application log
echo "Running stop_prim %*"

set res=0

rem default: check mssql stopped on forcestop
if "%1" == "force" goto check

%SAFE%\safekit printi "Stopping Milestone XProtect Corporate Data Collector Server"
net stop "Milestone XProtect Data Collector Server" /Y

%SAFE%\safekit printi "Stopping Milestone Event Server Service"
net stop "MilestoneEventServerService" /Y

%SAFE%\safekit printi "Stopping Milestone Log Server Service"
net stop "Milestone XProtect Log Server" /Y

%SAFE%\safekit printi "Stopping Milestone XProtect Corporate Management Server"
net stop "Milestone XProtect Management Server" /Y

%SAFE%\safekit printi "Stopping SQL Server (MSSQLSERVER)"
net stop "MSSQLSERVER" /Y

"%SAFEBIN%\sleep" 10

net stop "W3SVC" /Y

rem Wait a little for the real stop of services
"%SAFEBIN%\sleep" 10

if %res% == 0 goto end

"%SAFE%\safekit" printe "stop_prim failed"
goto end

:check
call :checksrv "MSSQLSERVER"
goto end

:checksrv
  set SERVICE=%1
  net stop %SERVICE% /Y
  if NOT ERRORLEVEL 1 goto end
  sc query state= inactive | findstr %SERVICE%
  if NOT ERRORLEVEL 1 goto end
  "%SAFE%\safekit" stop -i "stop_prim: service not stopped"
  exit

:end

Démonstration

Etape 1. Réplication en temps réel

Le serveur 1 (PRIM) exécute l'application Milestone XProtect et SQL. Les utilisateurs sont connectés à une adresse IP virtuelle. Seules les modifications faites par l'application à l'intérieur des fichiers sont répliquées en continue à travers le réseau.

La réplication est synchrone sans perte de données en cas de panne contrairement à une réplication asynchrone.

Il vous suffit de configurer les noms des répertoires à répliquer dans SafeKit. Il n'y a pas de pré-requis sur l'organisation du disque. Les répertoires peuvent se trouver sur le disque système.

Etape 2. Basculement automatique

Lorsque le serveur 1 est défaillant, SafeKit bascule l'adresse IP virtuelle sur le serveur 2 et redémarre automatiquement l'application Milestone XProtect et SQL. L'application retrouve les fichiers répliqués à jour sur le serveur 2.

L'application poursuit son exécution sur le serveur 2 en modifiant localement ses fichiers qui ne sont plus répliqués vers le serveur 1.

Le temps de basculement est égal au temps de détection de la panne (30 secondes par défaut) et au temps de relance de l'application.

Etape 4. Retour à la normale

Après la réintégration, les fichiers sont à nouveau en mode miroir comme à l'étape 1. Le système est en haute disponibilité avec l'application Milestone XProtect et SQL qui s'exécute sur le serveur 2 et avec réplication temps réel des modifications vers le serveur 1.

Si l'administrateur souhaite que son application s'exécute en priorité sur le serveur 1, il peut exécuter une commande de basculement, soit manuellement à un moment opportun, soit automatiquement par configuration.

Pourquoi un réseau LAN/VLAN entre sites distants ?

Basculement automatique de l'adresse IP virtuelle avec 2 nœuds dans le même sous-réseau.
Bonne bande passante pour la resynchronisation (étape 3) et bonne latence pour la réplication synchrone (quelques ms).

Alternative

Utilisez un équilibreur de charge pour l'adresse IP virtuelle si les 2 nœuds sont dans 2 sous-réseaux (supporté par SafeKit, notamment dans le cloud).
Utilisez des solutions de backup avec réplication asynchrone pour un réseau à latence élevée.

Partenaires, le succès avec SafeKit

Cette solution indépendante de la plateforme est idéale pour un partenaire revendant une application critique et qui souhaite proposer une option de redondance et de haute disponibilité simple à déployer auprès de nombreux clients.

Avec de nombreuses références dans de nombreux pays gagnées par des partenaires, SafeKit s'est avéré être la solution la plus simple à mettre en œuvre pour la redondance et la haute disponibilité des logiciels de gestion des bâtiments, vidéosurveillance, contrôle d'accès, systèmes SCADA...

Différenciateurs clés d'un cluster miroir avec réplication et reprise sur panne

Cluster miroir d'Evidian SafeKit avec réplication de fichiers temps réel et reprise sur panne
Économisez avec 3 produits en 1 En savoir plus >	Le logiciel de haute disponibilité SafeKit sur Windows et Linux permet d'économiser sur : les stockages partagés ou répliqués externes coûteux, les boîtiers de load balancing, les éditions entreprise des OS et des bases de données SafeKit offre toutes les fonctionnalités de clustering par logiciel : réplication de fichiers temps réel synchrone, surveillance des défaillances serveur / réseau / logiciel, redémarrage automatique de l'application, adresse IP virtuelle basculée en cas de panne pour rerouter les clients
Configuration très simple En savoir plus >	La configuration du cluster est très simple et réalisée au moyen de modules applicatifs. De nouveaux services et de nouveaux répertoires répliqués peuvent être ajoutés à un module applicatif existant pour compléter une solution de haute disponibilité Toute la configuration des clusters se fait à l'aide d'une console d'administration web centralisée simple Il n'y a pas de contrôleur de domaine ou d'Active Directory à configurer comme avec Microsoft cluster
Réplication synchrone En savoir plus >	La réplication en temps réel est synchrone sans perte de données en cas de panne Ce n'est pas le cas avec une réplication asynchrone
Retour d'un serveur tombé en panne totalement automatisé (failback) En savoir plus >	Suite à une panne lorsqu'un serveur reboot, le retour du serveur tombé en panne se fait de manière totalement automatique dans le cluster avec une resynchronisation de ses données et sans arrêter l'application sur le seul serveur restant Ce n'est pas le cas avec la plupart des solutions de réplication particulièrement celles avec une réplication au niveau base de données. Des opérations manuelles sont requises pour resynchroniser le serveur défaillant. Il peut être même nécessaire d'arrêter l'application sur le seul serveur restant
Réplication de n'importe quel type de données En savoir plus >	La réplication fonctionne pour les bases de données mais aussi pour n'importe quel fichier qui doit-être répliqué Ce n'est pas le cas pour la réplication au niveau base de données
Réplication de fichiers vs réplication de disque En savoir plus >	La réplication est basée sur des répertoires de fichiers qui peuvent être localisés n'importe où (même dans le disque système) Ce n'est pas le cas avec la réplication de disque où une configuration spéciale de l'application est nécessaire pour placer les données applicatives dans un disque spécial
Réplication de fichiers vs disque partagé En savoir plus >	Les serveurs peuvent être placés dans deux sites distants Ce n'est pas le cas avec les solutions à disque partagé
Sites distants et adresse IP virtuelle En savoir plus >	Toutes les fonctionnalités de clustering SafeKit fonctionnent pour 2 serveurs sur des sites distants. La réplication requiert un réseau de type LAN étendu (latence = performance de la réplication synchrone, bande passante = performance de la resynchronisation après panne). Si les deux serveurs sont connectés au même réseau IP via un réseau local étendu entre deux sites distants, l'adresse IP virtuelle de SafeKit fonctionne avec une redirection au niveau 2 Si les deux serveurs sont connectés à deux réseaux IP différents entre deux sites distants, l'adresse IP virtuelle peut être configurée au niveau d'un load balancer avec le "health check" de SafeKit.
Split brain et quorum En savoir plus >	La solution fonctionne avec seulement 2 serveurs et pour le quorum (isolation réseau entre 2 sites), un simple split brain checker vers un routeur est offert pour supporter une seule exécution de l'application critique Ce n'est pas le cas pour la plupart des solutions de clustering où un 3^ième serveur est nécessaire pour le quorum
Cluster actif/actif En savoir plus >	Le serveur secondaire n'est pas dédié au redémarrage du serveur primaire. Le cluster peut être actif-actif en exécutant deux modules miroirs différents Ce n'est pas le cas avec un système fault-tolerant dans lequel le secondaire est dédié à l'exécution de la même application synchronisée au niveau instruction
Solution de haute disponibilité uniforme En savoir plus >	SafeKit implémente un cluster miroir avec une réplication et une reprise sur panne. Mais il implémente aussi un cluster ferme avec load balancing et reprise sur panne. Ainsi une architecture N-tiers peut-être rendue hautement disponible et load balancée avec la même solution sur Windows et Linux (même installation, configuration, administration avec la console SafeKit ou les commandes en ligne). Ceci est unique sur le marché Ce n'est pas le cas avec une architecture mixant des technologies différentes pour le load balancing, la réplication et la reprise sur panne
RTO / RPO En savoir plus >	SafeKit met en œuvre un redémarrage rapide de l'application en cas de panne : autour d'1 mn ou moins Un redémarrage rapide de l'application n'est pas assuré avec une réplication complète de machines virtuelles. En cas de panne d'un hyperviseur, une machine virtuelle doit être rebootée sur un nouvel hyperviseur avec un temps de redémarrage lié au reboot de l'OS comme avec VMware HA ou Hyper-V cluster

Différenciateurs clés d'un cluster ferme avec équilibrage de charge et reprise sur panne

Cluster ferme d'Evidian SafeKit avec load balancing et reprise sur panne
Pas de load balancer, ni de serveur proxy dédié, ni d'adresse Ethernet multicast spéciale En savoir plus >	La solution ne nécessite pas de load balancer, ni de serveur proxy en amont de la ferme pour implémenter le load balancing. SafeKit est installé directement sur les serveurs applicatifs à load balancer. Le load balancing est basé sur une adresse IP virtuelle/adresse MAC Ethernet standard et fonctionne avec des serveurs physiques et des machines virtuelles sur Windows et Linux sans configuration réseau spéciale Ce n'est pas le cas avec les load balancers réseau Ce n'est pas le cas avec les proxys dédiés sur Linux Ce n'est pas le cas avec une adresse Ethernet multicast spéciale sur Windows
Toutes les fonctionnalités de clustering En savoir plus >	La solution inclut toutes les fonctionnalités de clustering : adresse IP virtuelle, load balancing sur adresse IP client ou sur sessions, surveillance des défaillances serveurs / réseaux / logicielles, redémarrage automatique de l'application avec un temps de reprise rapide, une option de réplication avec un module miroir Ce n'est pas le cas avec les autres solutions de load balancing. Elles sont capables de réaliser le load balancing mais elle n'inclut pas une solution de clustering complète avec des scripts de redémarrage et un redémarrage automatique de l'application en cas de défaillance. Elles n'offrent pas l'option de réplication La configuration du cluster est très simple et réalisée au moyen de modules applicatifs. Il n'y a pas de contrôleur de domaine et d'Active Directory à configurer sur Windows. La solution fonctionne sur Windows et Linux
Sites distants et adresse IP virtuelle En savoir plus >	Si les serveurs sont connectés au même réseau IP via un réseau local étendu entre des sites distants, l’adresse IP virtuelle de SafeKit fonctionne avec un équilibrage de charge au niveau 2 Si les serveurs sont connectés à des réseaux IP différents entre des sites distants, l'adresse IP virtuelle peut être configurée au niveau d'un load balancer à l'aide du "health check" de SafeKit. Ainsi, vous pouvez profiter de toutes les fonctionnalités de clustering de SafeKit, notamment la surveillance et la reprise automatique de l'application critique sur les serveurs applicatifs
Solution de haute disponibilité uniforme En savoir plus >	SafeKit implémente un cluster ferme avec load balancing et reprise sur panne. Mais il implémente aussi un cluster miroir avec réplication et reprise sur panne. Ainsi une architecture N-tiers peut-être rendue hautement disponible et load balancée avec la même solution sur Windows et Linux (même installation, configuration, administration avec la console SafeKit ou avec les commandes en ligne). Ceci est unique sur le marché Ce n'est pas le cas avec une architecture mixant des technologies différentes pour le load balancing, la réplication et la reprise sur panne

Différenciateurs clés de la technologie de haute disponibilité SafeKit

Cluster logiciel vs cluster matériel
En savoir plus >

Un cluster logiciel simple avec le package SafeKit installé sur deux serveurs

Un cluster matériel complexe avec du stockage externe ou des boîtiers de load balancing

Cluster de type "shared nothing"" vs cluster à disque partagé
En savoir plus >

SafeKit est un cluster sans partage de type "shared-nothing": simple à déployer même sur des sites distants

Un cluster à disque partagé est complexe à déployer

Haute disponibilité applicative vs Haute disponibilité de machines virtuelles complètes
En savoir plus >

La haute disponibilité applicative supporte les pannes matérielles et logicielles avec un temps de reprise rapide (RTO autour d'1 mn ou moins)
La haute disponibilité applicative nécessite de définir des scripts de redémarrage par application et des dossiers à répliquer (modules applicatifs SafeKit).

La haute disponibilité de machines virtuelles complètes (VM) supporte seulement les pannes matérielles avec un reboot de la VM et un temps de reprise dépendant du reboot de l'OS.
Pas de scripts de redémarrage à définir avec des machines virtuelles complètes en haute disponibilité (modules SafeKit hyperv.safe ou kvm.safe). Les hyperviseurs sont actif/actif avec simplement plusieurs machines virtuelles.

Haute disponibilité vs tolérance aux fautes
En savoir plus >

Chaque serveur peut être le serveur de reprise de l'autre serveur.
Exception logicielle avec redémarrage dans un autre environnement OS.
Upgrade en douceur de l'application et de l'OS possible serveur par serveur (les versions N et N+1 peuvent coexister)

Serveur secondaire dédié à l'exécution de la même application synchronisée au niveau instruction.
Exception logicielle sur les 2 serveurs en même temps.
Upgrade en douceur impossible

Réplication synchrone vs réplication asynchrone
En savoir plus >

SafeKit met en œuvre une réplication temps réel synchrone sans perte de données en cas de panne

Avec une réplication asynchrone, il y a une perte de données en cas de panne

Réplication de fichiers au niveau octet vs réplication de disque au niveau du bloc
En savoir plus >

SafeKit met en œuvre la réplication de fichiers temps réel au niveau octet et se configure simplement avec les répertoires applicatifs à répliquer même dans le disque système

La réplication de disque au niveau bloc est complexe à configurer et nécessite de mettre les données de l'application dans un disque spécial

Heartbeat, reprise sur panne et quorum pour éviter 2 serveurs maîtres
En savoir plus >

Pour éviter 2 serveur maîtres, SafeKit propose un simple "split brain checker" configuré sur un routeur

Pour éviter 2 serveur maîtres, les autres clusters demandent une configuration complexe avec une 3^ième machine, un disque de quorum spécial, une interconnexion spéciale

Adresse IP virtuelle
primaire/secondaire, load balancing réseau, basculement sur panne
En savoir plus >

Aucun serveur proxy dédié et aucune configuration réseau particulière ne sont requis dans un cluster SafeKit pour mettre en œuvre des adresses IP virtuelles

Une configuration réseau spéciale est requise dans d'autres clusters pour mettre en œuvre des adresses IP virtuelles. A noter que SafeKit propose un vérificateur d'état adapté aux équilibreurs de charge

Architectures de clustering avancée

Plusieurs modules peuvent être déployés dans le même cluster. Ainsi, des architectures de clustering avancées peuvent être mises en œuvre :

un cluster qui mixte ferme et miroir avec le déploiement d’un module ferme et d’un module miroir dans le même cluster,
un cluster actif/actif avec réplication en déployant plusieurs modules miroirs sur 2 serveurs,
un cluster Hyper-V ou un cluster KVM avec réplication temps réel et reprise de machines virtuelles complètes entre 2 hyperviseurs actifs,
un cluster N-1 avec le déploiement de N modules miroirs sur N+1 serveurs.

Partage de charge réseau et reprise sur panne
Windows farm	Linux farm
Generic farm >	Generic farm >
Microsoft IIS >	-
NGINX >
Apache >
Amazon AWS farm >
Microsoft Azure farm >
Google GCP farm >
Other cloud >

Milestone XProtect : le cluster de haute disponibilité le plus simple entre deux serveurs redondants

Avec la réplication temps réel et le basculement automatique fournis par Evidian SafeKit

Comment le logiciel Evidian SafeKit implémente simplement un cluster de haute disponibilité avec Milestone XProtect ?

La solution pour Milestone XProtect

Un produit générique idéal pour un partenaire

Une solution complète

SafeKit apporte deux solutions pour la redondance et la haute disponibilité des logiciels

Redondance et haute disponibilité au niveau de l'application

Exemples

Redondance et haute disponibilité au niveau machine virtuelle

Exemples

SafeKit, une solution reconnue sur le marché de la sécurité

Milestone a choisi SafeKit

Solution préférée par Siemens

SafeKit recommandé par Nedap

TIL Technologies a choisi SafeKit

Prix de l'innovation dans les logiciels de gestion vidéo

Comparaison

Réplication Hyper-V intégrée

Clustering Microsoft (idem avec VMware HA)

Evidian SafeKit

Essai gratuit de SafeKit + module miroir pour Milestone et SQL + guide d'installation rapide

Prérequis

Installation du package sous Windows

Installation du module sous Windows

1. Lancez la console SafeKit

2. Configurez les adresses des nœuds

3. Choisissez le module

4. Configurez le module

5. Vérifiez le succès de la configuration

6. Ne démarrez rien et cliquez sur le bouton Close

7. Accédez au bureau du nœud 1 et définissez l'adresse IP virtuelle dans les fichiers Milestone internes

8. Démarrez le nœud 1 en tant que nœud primaire dans la console, le nœud avec des données à jour

9. Attendez le passage à ALONE (vert)

10. Dans le bureau du nœud 1, arrêtez, puis enregistrez sur l'adresse IP virtuelle et redémarrez le Milestone Management Server

11. Dans le bureau du nœud 1 avec Milestone Management Client, définissez l'adresse IP virtuelle dans les URL pour les services et le réseau

12. Dans le bureau du nœud 1 avec Milestone Management Client, définissez les rôles d'administrateur pour assurer un basculement correct

13. Accédez au bureau du nœud 2 et définissez l'adresse IP virtuelle dans les fichiers Milestone internes

14. Dans le bureau du nœud 2, enregistrez le serveur de gestion sur l'adresse IP virtuelle

15. Démarrez le nœud 2

16. Vérifiez que le cluster est opérationnel

17. Configurez l'adresse IP virtuelle dans les serveurs d'enregistrement

18. Testez

Journal du module

Journal applicatif

Configuration avancée

Support

Fichiers internes à SafeKit pour la haute disponibilité de Milestone XProtect avec réplication temps réel synchrone et tolérance aux pannes

Fichiers internes dans le module milestone.safe

Démonstration d'un cluster Milestone XProtect avec Evidian SafeKit entre deux serveurs redondants

Comment fonctionne le cluster miroir de SafeKit avec Milestone XProtect et SQL ?

Etape 1. Réplication en temps réel

Etape 2. Basculement automatique

Etape 3. Réintégration après panne

Etape 4. Retour à la normale

Utilisation typique avec SafeKit

Pourquoi une réplication de quelques Tera-octets ?

Pourquoi une réplication < 1 000 000 fichiers ?

Pourquoi un basculement < 25 VMs répliquées ?

Pourquoi un réseau LAN/VLAN entre sites distants ?

Partenaires, le succès avec SafeKit

Logiciel de gestion des bâtiments (BMS)

Logiciel de gestion vidéo (VMS)

Contrôle d'accès électroniques (EACS)

Logiciels SCADA (Industrie)

Clients de SafeKit dans tous les domaines d'activité

Meilleurs cas d'utilisation [+]

Gestion vidéo, contrôle d'accès, gestion des bâtiments [+]

Télévision numérique [+]

Finance [+]

Industrie [+]

Transport aérien [+]

Banque [+]

Transport métropolitain [+]

Santé [+]

Gouvernement [+]

Démonstrations de solutions de redondance et de haute disponibilité

Webinaire SafeKit

Cluster Microsoft SQL Server

Cluster Apache

Milestone a choisi
SafeKit
