Cluster actif-actif avec réplication en temps réel
Les applications s'exécutent sur deux serveurs en basculement mutuel. Chaque serveur est le backup de l'autre serveur. Et chaque application fonctionne sur ses propres répertoires de fichiers répliqués.
Si un serveur tombe en panne dans un cluster actif actif, toutes les applications seront actives sur le même serveur. Après le redémarrage du serveur défaillant, les applications recommenceront à s'exécuter sur leur serveur principal par défaut.
Comment ça marche ?

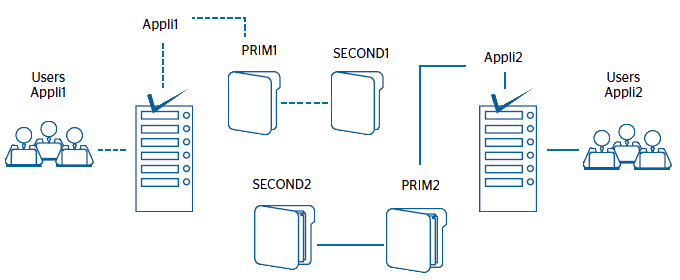

Le cluster actif actif de SafeKit est simplement configuré en déployant deux modules miroirs avec réplication en temps réel. Chaque module miroir contient sa propre configuration d'adresse IP virtuelle, de répertoires répliqués en temps réel et de scripts de redémarrage.
Noter que:
- les 2 applications Appli1 et Appli2 doivent être installées sur chaque serveur pour le basculement applicatif,
- cette architecture n'est pas réduite à 2 applications : N modules applicatifs peuvent être déployés sur 2 serveurs avec un maximum de 25 modules,
- chaque module miroir aura sa propre adresse IP virtuelle, ses propres répertoires de fichiers répliqués et ses propres scripts de reprise.
Exemple de cluster actif actif
Les solutions Hyper-V ou KVM avec réplication, basculement automatique et équilibrage de charge des VMs est un exemple de cluster actif-actif avec N modules miroirs répliquant N machines virtuelles entre deux serveurs physiques.
Dans cette configuration, un module miroir réplique une machine virtuelle complète et redémarre la machine virtuelle en cas de panne.
Il n'y a pas d'adresse IP virtuelle dans un tel module car le redémarrage d'une VM sur un serveur provoque automatiquement le basculement de l'adresse IP physique de la VM.
Et une application critique est installée à l'intérieur d'une VM dans cette architecture.
Partenaires, le succès avec SafeKit
Cette solution indépendante de la plateforme est idéale pour un partenaire revendant une application critique et qui souhaite proposer une option de redondance et de haute disponibilité simple à déployer auprès de nombreux clients.
Avec de nombreuses références dans de nombreux pays gagnées par des partenaires, SafeKit s'est avéré être la solution la plus simple à mettre en œuvre pour la redondance et la haute disponibilité des logiciels de gestion des bâtiments, vidéosurveillance, contrôle d'accès, systèmes SCADA...
Logiciel de gestion des bâtiments (BMS)
Logiciel de gestion vidéo (VMS)
Contrôle d'accès électroniques (EACS)
Logiciels SCADA (Industrie)
Etape 1. Réplication en temps réel
Le serveur 1 (PRIM) exécute l'application Windows ou Linux. Les utilisateurs sont connectés à une adresse IP virtuelle. Seules les modifications faites par l'application à l'intérieur des fichiers sont répliquées en continue à travers le réseau.
La réplication est synchrone sans perte de données en cas de panne contrairement à une réplication asynchrone.
Il vous suffit de configurer les noms des répertoires à répliquer dans SafeKit. Il n'y a pas de pré-requis sur l'organisation du disque. Les répertoires peuvent se trouver sur le disque système.
Etape 2. Basculement automatique
Lorsque le serveur 1 est défaillant, SafeKit bascule l'adresse IP virtuelle sur le serveur 2 et redémarre automatiquement l'application Windows ou Linux. L'application retrouve les fichiers répliqués à jour sur le serveur 2.
L'application poursuit son exécution sur le serveur 2 en modifiant localement ses fichiers qui ne sont plus répliqués vers le serveur 1.
Le temps de basculement est égal au temps de détection de la panne (30 secondes par défaut) et au temps de relance de l'application.
Etape 3. Réintégration après panne
A la reprise après panne du serveur 1 (réintégration du serveur 1), SafeKit resynchronise automatiquement les fichiers de ce serveur à partir de l'autre serveur.
Seuls les fichiers modifiés sur le serveur 2 pendant l'inactivité du serveur 1 sont resynchronisés.
La réintégration du serveur 1 se fait sans arrêter l'exécution de l'application Windows ou Linux sur le serveur 2.
Etape 4. Retour à la normale
Après la réintégration, les fichiers sont à nouveau en mode miroir comme à l'étape 1. Le système est en haute disponibilité avec l'application Windows ou Linux qui s'exécute sur le serveur 2 et avec réplication temps réel des modifications vers le serveur 1.
Si l'administrateur souhaite que son application s'exécute en priorité sur le serveur 1, il peut exécuter une commande de basculement, soit manuellement à un moment opportun, soit automatiquement par configuration.
Plus d'information sur une coupure de courant et un isolement du réseau dans un cluster.
Redondance au niveau de l'application
Dans ce type de solution, seules les données applicatives sont répliquées. Et seule l'application est redémarrée en cas de panne.
Avec cette solution, des scripts de redémarrage doivent être écrits pour redémarrer l'application.
Nous livrons des modules applicatifs pour mettre en œuvre la redondance au niveau applicatif (comme le module mirror fourni dans l'essai gratuit ci-dessous). Ils sont préconfigurés pour des applications et des bases de données bien connues. Vous pouvez les personnaliser avec vos propres services, données à répliquer, checkers d'application. Et vous pouvez combiner les modules applicatifs pour construire des architectures avancées à plusieurs niveaux.
Cette solution est indépendante de la plate-forme et fonctionne avec des applications à l'intérieur de machines physiques, de machines virtuelles, dans le Cloud. Tout hyperviseur est supporté (VMware, Hyper-V...).
Redondance au niveau de machine virtuelle
Dans ce type de solution, la machine virtuelle (VM) complète est répliquée (Application + OS). Et la machine virtuelle complète est redémarrée en cas de panne.
L'avantage est qu'il n'y a pas de scripts de redémarrage à écrire par application et pas d'adresse IP virtuelle à définir. Si vous ne savez pas comment fonctionne l'application, c'est la meilleure solution.
Cette solution fonctionne avec Windows/Hyper-V et Linux/KVM mais pas avec VMware. Il s'agit d'une solution active/active avec plusieurs machines virtuelles répliquées et redémarrées entre deux nœuds.
- Solution pour une nouvelle application (pas de script de redémarrage à écrire) : Windows/Hyper-V, Linux/KVM
Pourquoi une réplication de quelques Tera-octets ?
Temps de resynchronisation après panne (étape 3)
- Réseau 1 Gb/s ≈ 3 heures pour 1 téraoctet.
- Réseau 10 Gb/s ≈ 1 heure pour 1 téraoctet ou moins en fonction des performances d'écriture disque.
Alternative
- Pour un grand volume de données, utilisez un stockage partagé externe.
- Plus cher, plus complexe.
Pourquoi une réplication < 1 000 000 fichiers ?
- Performance du temps de resynchronisation après panne (étape 3).
- Temps pour vérifier chaque fichier entre les deux nœuds.
Alternative
- Placez les nombreux fichiers à répliquer sur un disque dur virtuel / une machine virtuelle.
- Seuls les fichiers représentant le disque dur virtuel / la machine virtuelle seront répliqués et resynchronisés dans ce cas.
Pourquoi un basculement ≤ 32 VMs répliquées ?
- Chaque VM s'exécute dans un module miroir indépendant.
- Maximum de 32 modules miroir exécutés sur le même cluster.
Alternative
- Utilisez un stockage partagé externe et une autre solution de clustering de VMs.
- Plus cher, plus complexe.
Pourquoi un réseau LAN/VLAN entre sites distants ?
- Basculement automatique de l'adresse IP virtuelle avec 2 nœuds dans le même sous-réseau.
- Bonne bande passante pour la resynchronisation (étape 3) et bonne latence pour la réplication synchrone (typiquement un aller-retour de moins de 2 ms).
Alternative
- Utilisez un équilibreur de charge pour l'adresse IP virtuelle si les 2 nœuds sont dans 2 sous-réseaux (supporté par SafeKit, notamment dans le cloud).
- Utilisez des solutions de backup avec réplication asynchrone pour un réseau à latence élevée.
Partage de charge réseau et reprise sur panne |
|
Windows farm |
Linux farm |
Generic farm > | Generic farm > |
Microsoft IIS > | - |
NGINX > | |
Apache > | |
Amazon AWS farm > | |
Microsoft Azure farm > | |
Google GCP farm > | |
Other cloud > |
Architectures de clustering avancée
Plusieurs modules peuvent être déployés dans le même cluster. Ainsi, des architectures de clustering avancées peuvent être mises en œuvre :
- un cluster qui mixte ferme et miroir avec le déploiement d’un module ferme et d’un module miroir dans le même cluster,
- un cluster actif/actif avec réplication en déployant plusieurs modules miroirs sur 2 serveurs,
- un cluster Hyper-V ou un cluster KVM avec réplication temps réel et reprise de machines virtuelles complètes entre 2 hyperviseurs actifs,
- un cluster N-1 avec le déploiement de N modules miroirs sur N+1 serveurs.
